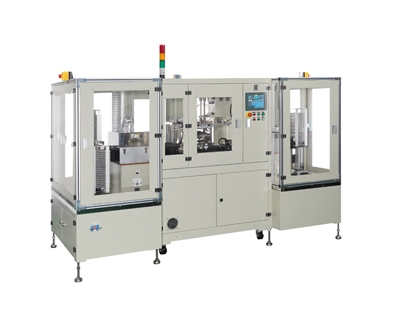

自動式多端子電極塗布機 (Array工程用)

LGTM-3968
自動式多端子電極塗布機 (Array工程用)
製品の説明
用途： 受動部品用の端子電極塗布の多端子電極塗布工程に使われる。
使用されるキャリアプレート： ATCPシリーズ(Array Thin Carrier Plate、略称：ATCP)
チップ： 0204以上の寸法。
生産能力：

チップの仕様によって、生産能力が変わる。
・塗布サイクル時間：30 sec(cycle time、ロード/アンロード時間を含む。
・ATCP取得数：1030 取得数/枚

・生産能力：1030 取得数/枚×〔60sec/分÷(30 sec/cycle time×2 sides/pcs)〕×60min/hr=61,800
数量 : お問い合わせ

チップ振込み→挿入→レベリング→一面目の塗布→乾燥→転向(頭出し)→レベリング→二面目の塗布→乾燥→打抜き(チップ排出)→完了

  • ATCPの穴位置精度：±0.015mm
  • 塗布プレート（塗布ヘッド）とインクトレイとの平行度：±0.01mm
  • 膜厚精度：±0.015mm
  • 塗布昇降の入力精度：±0.001mm
  • 寸法：幅2650mm*奥行き1200mm*高さ2100mm
  • 本体重量：1380KGS
  • コントローラー：PLC、HMI、サーボモータ…
  • 電圧：220V お客様のニーズに応じて変更可能
  • 電流：25(A) 電圧によって変わる
  • 消費電力：5.5(KW)
  • 周波数：50/60Hz
  • 空気消費量：32(1/min)

チップ振込機、挿入プレス、レベリングプレス、挿入プレス用のプレスプレート(上方)、ボトムプレスコンバージョン、ペーストプレート、TCP、LP(ロードプレート)、転向(頭出し)プレート、アンロードプレート、カセット。
