LGTM-6620

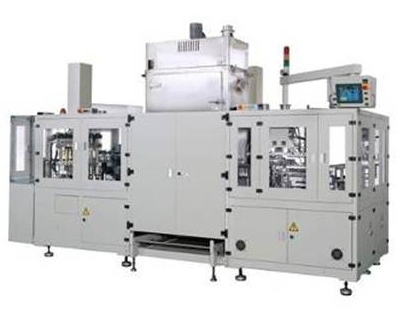

TCP自動式端子電極塗布機
製品の説明
用途: 受動部品専用の端子電極塗布工程に用いられる。
使用されるキャリアプレート: TCPシリーズ (Thin Carrier Plate,略称:TCP)
チップ: 0201040206030805(inch)以上の寸法。
生産能力: チップの仕様によって、生産能力が変わる。例えば、0402(1005mm)の生産能力は約826K/hrである。
  • 手動でTCPを装置に置いた後、TCPが自動で運ばれて、塗布を行う。
  • バキューム方式でTCPを吸引し、チップに塗布を行う。
  • 本装置は片側と両側の端子電極塗布工程に適用される。
  • 膜厚精度:±0.01mm
  • 昇降精度:±0.002mm
  • インクトレイの面精度:±0.005mm
  • ドクターブレード(D.B)とインクトレイとの平行度:±0.005mm
  • ペースト厚さ校正値:±0.001mm
  • 寸法:幅4200mm*奥行き2100mm*高さ2800mm
  • 本体重量:3800KGS
  • コントローラー:PLC、タッチパネル(HMI)、サーボモーター
  • 電圧:400V お客様のニーズに応じて変更可能
  • 電流:25(A) 電圧によって変わる
  • 周波数:50/60Hz
  • 消費電力:17.5KW
  • 空気消費量:360(1/min)
