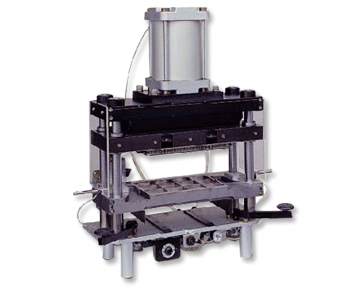

LGAP-0608
プレス(取り個数608)
製品の説明
用途: キャリアプレート(CP)のチップ挿入作業に用いられる;チップ頭出し(転向)(塗布された面を中に押し入れ、まだ塗布されていない面が下から出る)及びチップ排出。

チップ挿入

  • 先ず、フラットネスプレート(穴無しプレート)をアンロードプレートに置く。
  • 振込作業が終わると、手でLP、キャリアプレート(CP)を一緒にフラットネスプレート(穴無しプレート)に置く。
  • 電源を入れると、上方にあるプレスコンバージョンのピンが下がる。そして、チップがCPの穴に押し入れられる。

チップ頭出し

  • 片側に塗布されたCP(塗布された面を上に向かせる)と転向プレートを空きのCPの上に置く。
  • CPと転向プレートを一緒に持って、そして、ひっくり返して、下方にあるアンロードプレートに置く(空きのCPを下層に配置する)
  • 電源を入れると、上方にあるプレスコンバージョンのピンが下がり、そして、塗布されたチップが転向プレートを経由して下層の空きのCPに押し入れられる。(完成した後、まだ塗布されていない面が上に向く)

チップ排出(打抜き)

  • 両面とも塗布されたCPを手動で下方にあるアンロードプレートに配置しておく。
  • 電源を入れると、上方にあるプレスコンバージョンのピンが下がり、そして、チップはピンの動作により、アンロードプレートに排出される。
  • 寸法:650mm*奥行き450mm*高さ1350 mm
  • 本体重量:115 KGS
  • 電圧:220VAC(三相)
  • 電流:1(A)
  • 消費電力:0.22KW
  • 空気消費量:27(1/min)
  • 周波数:50/60Hz

チップ挿入の場合

  • LP(ロードプレート)*1
  • フラットネスプレート(穴無しプレート)*1
  • 位置決めプレート*2
  • プレスコンバージョン*1(プレスと同じ取り個数のタイプを選ぶ)
  • CP*1

チップ頭出しの場合

  • 転向プレート*1
  • フラットネスプレート(穴無しプレート)*1
  • 位置決めプレート*2
  • プレスコンバージョン*1台(プレスと同じ取り個数のタイプを選ぶ)
  • CP*2

チップ排出(打抜き)の場合

  • CP*1
  • プレスコンバージョン*1台(プレスと同じ取り個数のタイプを選ぶ)
